Bagian Penyusun Toner Catridge Laser dan Fungsinya

Setelah sebelumnya Kang Eko mengulas tentang Cara Kerja Printer Laser, Maka pada kesempatan kali ini Kang Eko akan membahas tentang Bagian Penyusun Toner Catridge Laser dan Fungsinya. Mari kita simak bersama .......


Bagian-bagian Toner Cartridge :

Fungsi Komponen Penyusun Toner Catridge :

Bubuk Laser Toner
Fungsi :
Sebagai bahan isian / refill toner cartridge printer laser

OPC DRUM (Photoreceptor Drum)
Media pembentuk pola image elektrostatis yang sesuai dengan data pola image digital yang dikirim oleh komputer.

WIPER BLADES
Membersihkan permukaan OPC drum dari toner sisa, yang tidak ikut terlekat pada kertas.

PCR (Primary Charge Roller)
Berfungsi menetralkan permukaan OPC Drum yang masih bermuatan negatif karena efek penyinaran laser.

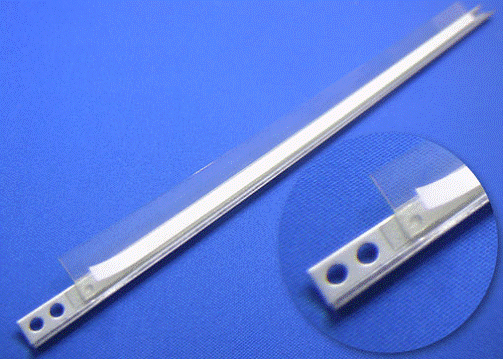

DOCTOR BLADES
Mengatur banyaknya toner yang akan diambil oleh magnetik.

MAGNETIC ROLLER SLAVE
mengambil toner (bermuatan positif) dari toner hopper, untuk dikirim pada permukaan OPC Drum yang telah bermuatan negatif.

CHIP RESETER
Sebagai sensor kapasitas toner, jika sensor mendeteksi cartridge telah habis, maka cartridge tidak bisa digunakan

Semoga bermanfaat .....

Cara Kerja Printer Laser

Cara Kerja Printer Laser

Cara Kerja printer laser adalah dengan prinsip elektrik statis. Awalnya Photoreceptor Drum (OPC Drum) diberi muatan positif oleh Primary Charging Roller (PCR), dengan memberikan arus listrik padanya. (Bagian ini ada di dalam Toner Catrid).

Kemudian printer menyorotkan sinar laser yang sangat kecil melewati permukaan photoreceptor drum untuk membentuk image tulisan atau gambar sesuai dengan data yang dikirim oleh komputer, berupa satu garis horizontal pada satu waktu.

Cara Service Epson C90, T11, T20 Bunyi Keras

Indikasi Kerusakan :
Ketika printer epson C90, T11, T20 dinyalakan, kelihatannya normal. Tapi ketika dipakai untuk ngeprint baru ketahuan kalau ada bunyi keras banget seperti gear yang kesangkut sesuatu dan kertas tidak mau narik. Kalaupun narik kertas, pasti kertasnya miring. Kadang kalau lebih parah ketika printer epson dinyalakan langsung blink. disertai bunyi keras. Grreeeeekkkk..........

Cara Service Epson C90, T11, T20 Bunyi Keras :

Lexmark Using Inkjet Cartridge Chips AND Spyware?

The low ink indication is triggered by hardware within the ink cartridge. The ink cartridges have unique hardware identification numbers assigned to them and when that number changes, the unit knows that a new ink cartridge has been installed and resets the ink counters however since the cartidge has already been recognized by the printer it must be manually reset.

Typically the printer remembers up to 2 ID numbers and on the 3rd cartridge it will disregard the 1st cartridge you inserted. So rotating cartridges is the best solution for resetting the printer.

Resetting in this manner requires three cartridges.
Label the top of each cartridge with a letter. As an example A B C.

1. "A" is in the printer (printer knows "A")
2. "A" is removed and replaced with "B" (printer knows "A" & "B")
3. "B" is removed and replaced with "C" (printer knows "B" & "C" & "A" is dropped from the list)
At this point though "A" has been in the printer, the print no longer remembers it or retains the information that it was there.

Even if you have cartridges that were repeatedly refilled and the print heads no longer work, they should be usable for resetting purposes.

BROTHER DCP130C-UNABLE TO CLEAN

- pull out the AC plug
- put back the AC plug while holding down the “menu” button and keep holding it (15 sec)
- now you are entering the MAINTENANCE mode and “error 46” pops up in the display
- select 8 by using the arrow buttons ,push OK and select 0 and push OK
- 00:00 00:01 OK (the display is showing this message)
- now push the MONO button 25 times until you see PURGE: xxxxx
- Select 2, push ok, select 7,push ok,select 8,push ok, select 3,push ok
- the purge counter indicates now: purge: 00000
- switch off the printer ,switch it on
- ready to print

Cara Service Epson T20E Mati Total

Mungkin Anda sering menjumpai kasus Epson Mati Total, tidak hanya T20E tapi Mati Total ini bisa terjadi di Epson type lainnya, misalkan T11, C90, C65, dll.
Jika printer dinyalakan tidak bereaksi sama sekali dan mati total.

OK langsung saja tidak usah basa-basi, berikut ini :




Cara Service Epson T20E Mati Total :
